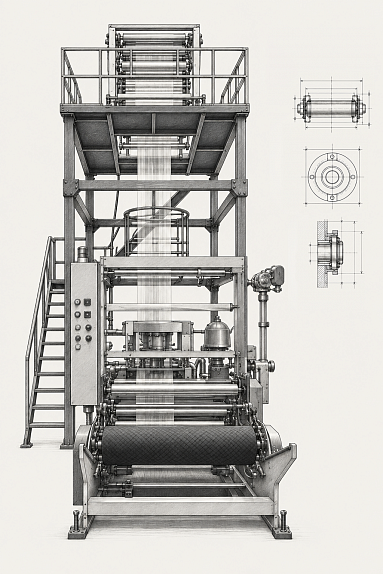

Экструдер однослойный

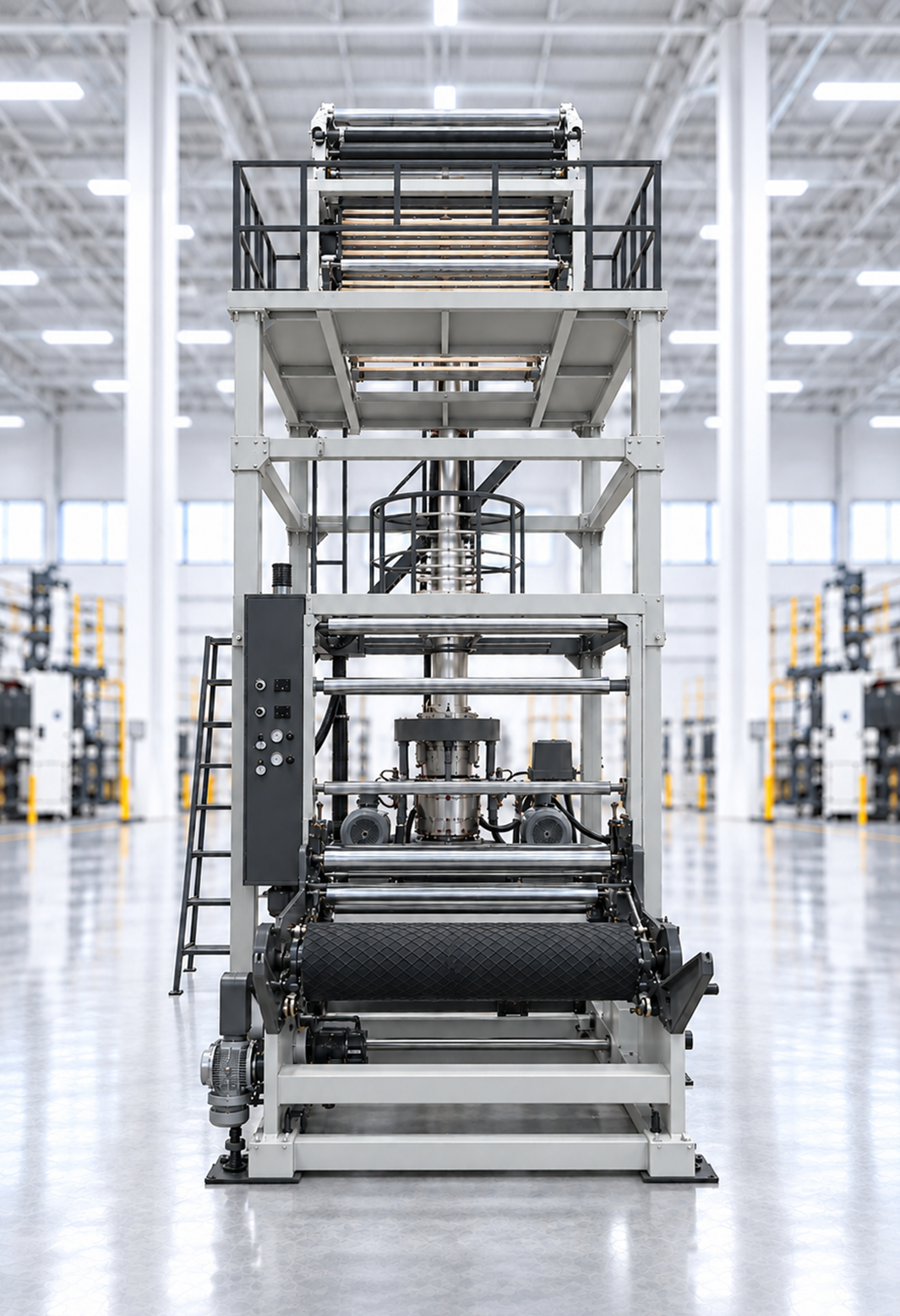

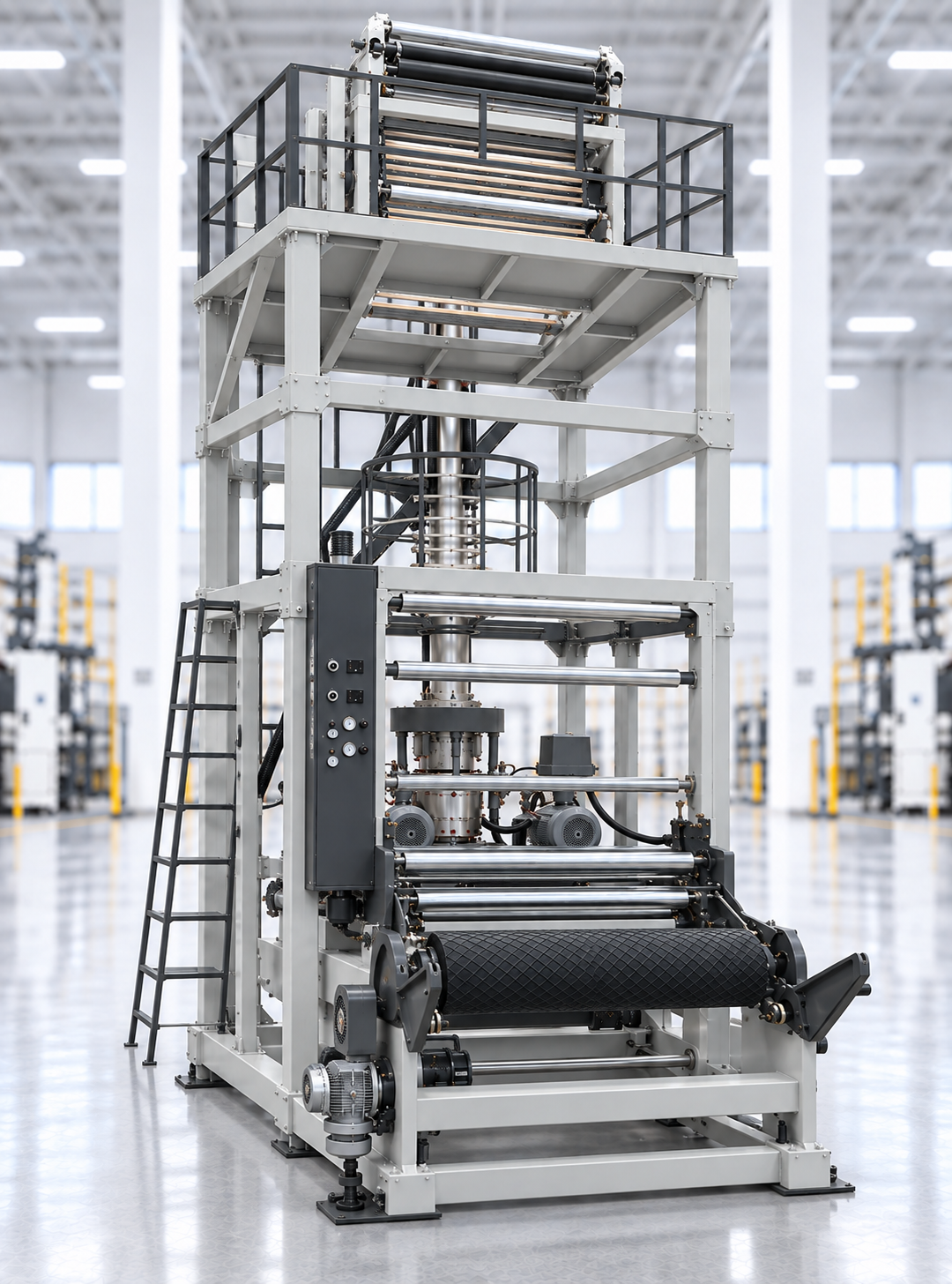

Однослойный экструдер PR-50-1000LH-TK предназначен для производства рукавной плёнки из ПНД. Максимальная ширина готовой плёнки составляет 800 мм, ширина валов — 1000 мм. Диапазон толщины плёнки — от 6 до 100 мкм. Максимальная производительность оборудования достигает 90 кг/ч.
Экструдер оснащён шнеком диаметром 50 мм с отношением длины к диаметру 31:1. Шнек имеет биметаллическое исполнение и азотированную поверхность, гильза также обработана азотом. Мощность главного двигателя составляет 22 кВт. Управление двигателем осуществляется с помощью частотного преобразователя.
Вытяжное устройство включает четыре вала, в том числе вал тиснения. Предусмотрены пневматическое управление, фальцующее устройство и пластиковая стабилизационная корзина. Однопостовой фрикционный намотчик оснащён счётчиком длины, системой контроля натяжения и двумя пневмовалами.
Общая установленная мощность линии составляет 60 кВт, среднее энергопотребление — 40 кВт. Электропитание: 380 В, 50 Гц, 3 фазы. Высота оборудования — 6 м.
Гранулированное сырьё ПНД поступает в цилиндр экструдера, где нагревается и пластифицируется шнеком диаметром 50 мм. Температура контролируется в девяти зонах. Для охлаждения цилиндра используются три вентилятора мощностью 250 Вт.
Расплав проходит через стандартный фильтр с ручной заменой и поступает в фиксированную экструзионную головку из легированной стали. Плёночный рукав формируется через хромированную головку диаметром 80/60 мм и охлаждается двухщелевым кольцом обдува диаметром 700 мм. Мощность воздуходувки составляет 5,5 кВт, скорость регулируется частотным преобразователем.
Сформированный рукав проходит через пластиковую стабилизационную корзину и вытяжное устройство с четырьмя валами. Далее плёнка проходит через вал тиснения и фальцующее устройство, после чего поступает на однопостовой фрикционный намотчик. Намотчик оборудован счётчиком длины, системой контроля натяжения и двумя пневмовалами.
