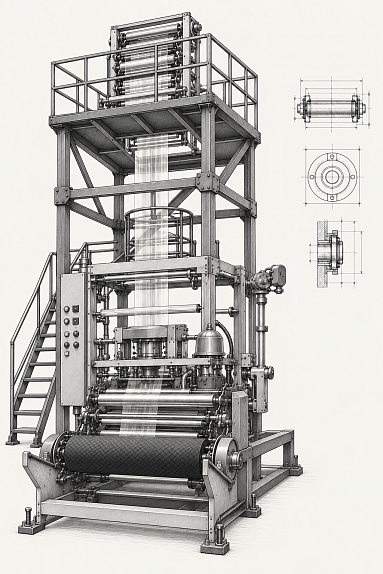

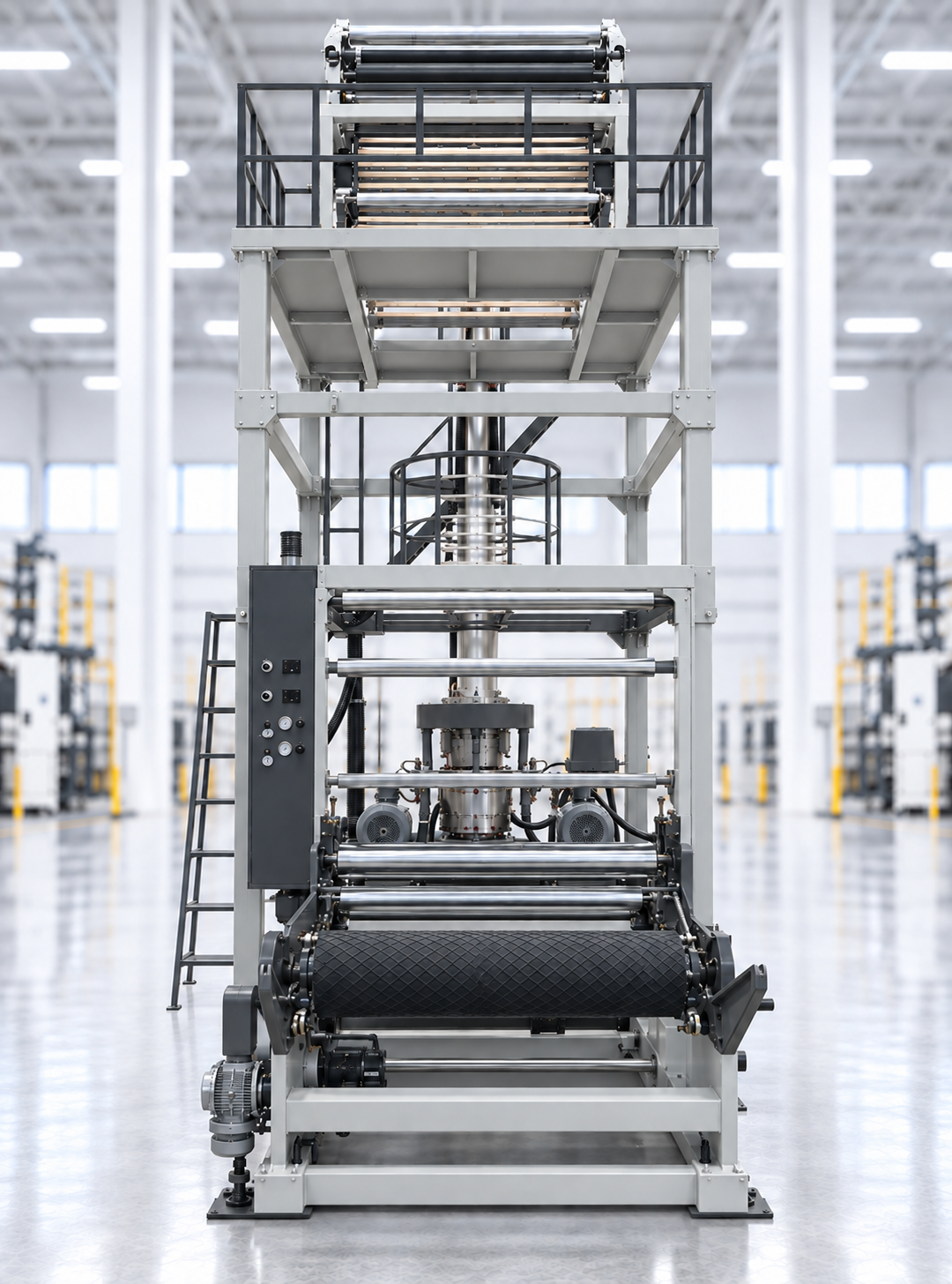

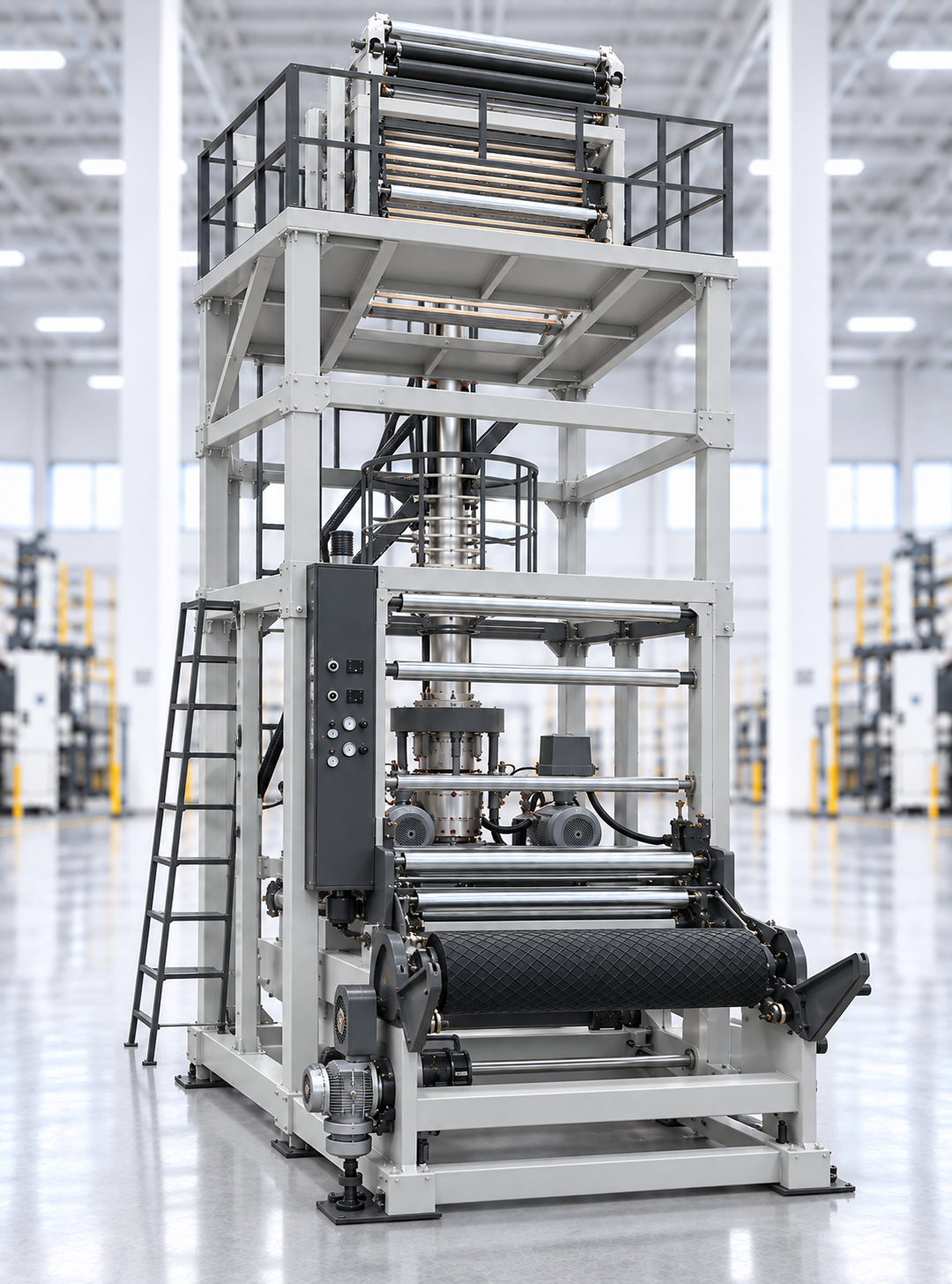

PR-55-1200LH-TK — экструзионная линия для производства рукавной плёнки из ПНД (HDPE). Ширина плёнки составляет 1000 мм, диапазон толщины — 0,01–0,10 мм. Производительность — 100 кг/ч. Это максимальный показатель, а не постоянная гарантированная выработка.
Экструдер оснащён биметаллическим шнеком диаметром 55 мм с азотной обработкой и главным двигателем 30 кВт с инверторным управлением. Гильза также проходит обработку азотом. Для фильтрации расплава используется стандартный ручной фильтр.
Фиксированная экструзионная головка из легированной стали имеет диаметр 100 мм и хромированное покрытие. Охлаждение рукава обеспечивает двухщелевое кольцо обдува из литого алюминия диаметром 800 мм. Мощность вентилятора обдува — 7,5 кВт, управление — инверторное.
Вытяжное устройство включает четыре вытяжных вала, вал тиснения, фальцующее устройство, стабилизационную корзину и банановал. Диаметр вытяжного вала — 155 мм, рабочая ширина — 1200 мм. Двигатель вытяжки мощностью 1,5 кВт оснащён инвертором.
Готовая плёнка поступает на однопостовой фрикционный намотчик с тензоконтролем и счётчиком длины. Ширина вала намотки — 1200 мм, максимальный диаметр бобины — 800 мм. В комплект входят два пневмовала.
- Материал: ПНД (HDPE).
- Максимальная ширина плёнки: 1000 мм.
- Толщина плёнки: 0,01–0,10 мм.
- Производительность: 100 кг/ч, максимальный показатель.
- Диаметр шнека: 55 мм.
- Главный двигатель: 30 кВт.
- Зоны температурного контроля: 9.
- Электроподключение: 380 В, 50 Гц, 3 фазы.
- Высота линии: 6,2 м.
Линия предназначена для производства рукавной ПНД-плёнки с намоткой в бобины. Полученную плёнку используют для последующего изготовления фасовочных и мусорных пакетов, пакетов «майка» и другой полиэтиленовой упаковки. В составе линии предусмотрены фальцующее устройство и вал тиснения.
ПНД поступает в экструдер, где шнек плавит и перемещает материал через ручной фильтр к фиксированной головке. Расплав формируется в рукав и охлаждается воздушным кольцом.
Вытяжное устройство протягивает плёнку. Фальцующее устройство и вал тиснения обеспечивают соответствующую обработку рукава. Однопостовой фрикционный намотчик собирает плёнку в бобину, тензоконтроль регулирует натяжение, а счётчик фиксирует длину.
